儀器特點：
Ø 多參數測量：Ra、Rq、Rsm、Rsk、Rz、Rt、Rp、Rv、Rc；
Ø 高精度電感傳感器；
Ø GAUSS濾波器；
Ø 符合ISO4287；
Ø 128×64 點陣OLED，黃字；
Ø 內置鋰離子充電電池及充電控制電路，容量高、無記憶效應，連續工作時間大于20小時；
Ø 機電一體化設計，體積小，重量輕，使用方便；
Ø 具有自動關機、記憶及各種信息；
Ø 可選配曲面?zhèn)鞲衅鳌⑿】讉鞲衅?、測量平臺、接長桿等附件。

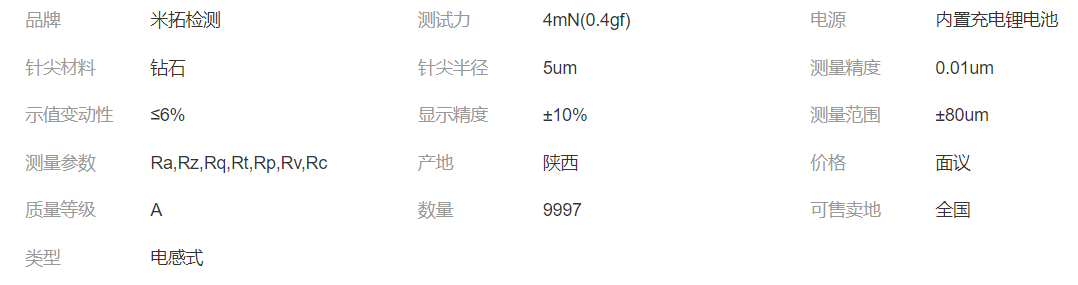

技術規格：
|
測量參數 |
Ra, Rz, Rq, Rt, Rp, Rv, Rc |
|
|
測量范圍 |
±80um |
|
|
顯示精度 |
±10% |
|
|
示值變動性 |
≤6% |
|
|
測量精度 |
0.01um |
|
|
傳感器
|
類型 |
電感式 |
|
針尖半徑 |
5um |
|
|
針尖材料 |
鉆石 |
|
|
測試力 |
4mN(0.4gf) |
|
|
測量單位 |
Um/uin |
|
|
觸針角度 |
90 degree |
|
|
導頭縱向半徑 |
45mm
|
|
|
行程 |
6mm |
|
|
驅動速度 |
λ1: 取樣長度=0.25mm, Vt=0.135mm/s
λ2: 取樣長度 =0.8mm, Vt=0.5mm/s
λ3: 取樣長度=2.5mm, Vt=1mm/s |
|
|
電源 |
內置充電鋰電池 |
|
標準配置
l 主機x 1
l 校準試塊 x 1
l 充電器（含數據線 x 1）
l 測試支撐板 x 1
